F-S系列高速活动桥式三坐标测量机

Function 3D S564/686/8XX6系列高速三坐标测量机

技术指标

Technical indicators

型号(FL)	行程范围(mm)			主机尺寸(mm)			精度指标(μm)		底座高度(mm)	承重（KG）	主机重量（KG）
型号(FL)	X	Y	Z	LX	LY	LZ	SP25/TP200	TP20	底座高度(mm)	承重（KG）	主机重量（KG）
564	500	600	400	1080	1510	2500	2.0+L/300	2.4+L/300	550	300	870
686	600	800	600	1350	1680	2750	2.0+L/300	2.4+L/300	550	1000	1150
8106	800	1000	600	1550	1880	2750	2.2+L/300	2.6+L/300	550	1000	1550
8126	800	1200	600	1550	2080	2750	2.2+L/300	2.6+L/300	550	1000	1700
8156	800	1500	600	1550	2380	2750	2.2+L/300	2.6+L/300	550	1000	1900
8206	800	2000	600	1550	2880	2750	2.4+L/300	2.8+L/300	480	1200	2270

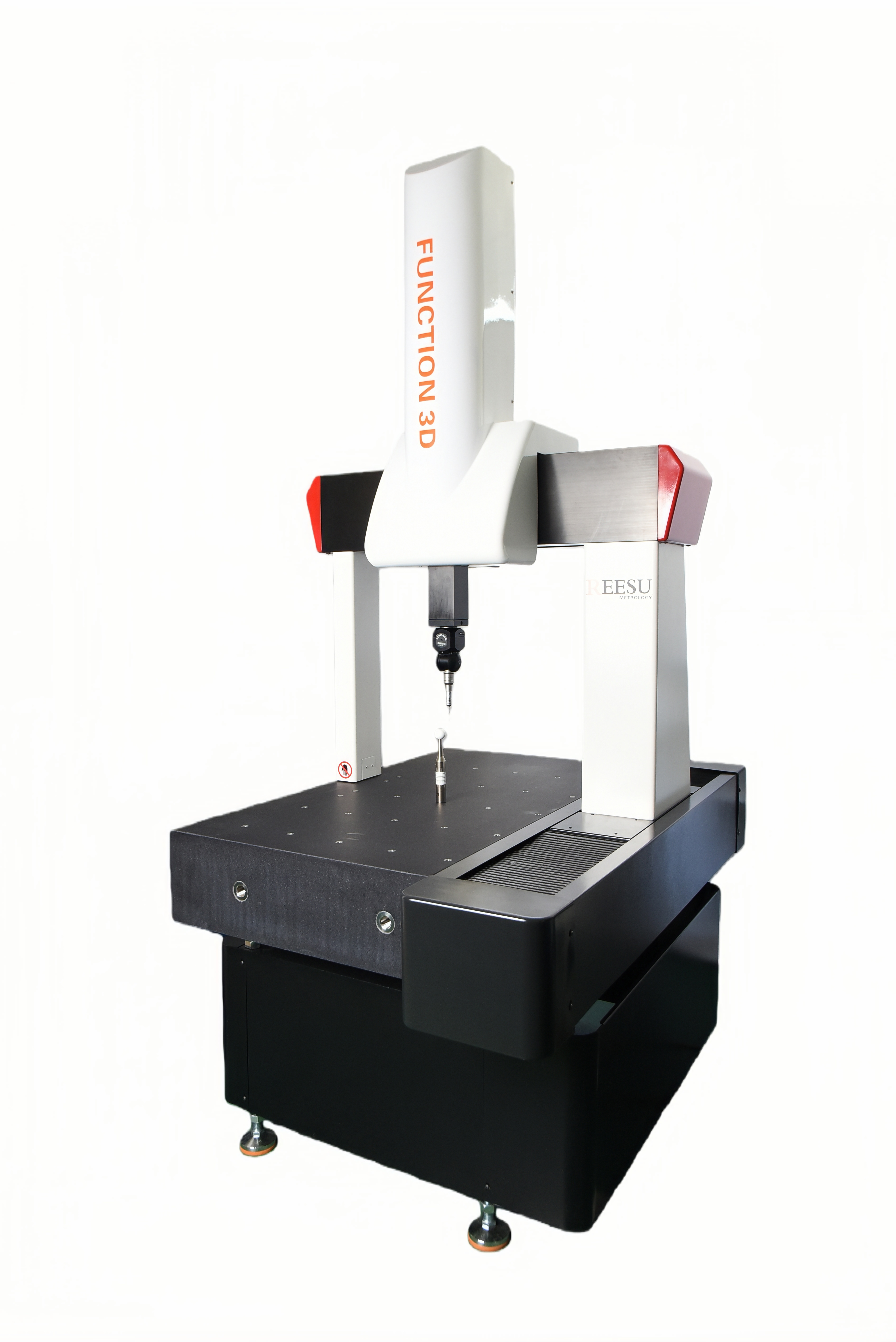

Function 3D系列三坐标测量机

Function 3D series coordinate measuring machine

单边驱动活动桥式结构，显著提高运动性能，确保测量精度及稳定性；三轴导轨均采用高精密天然花岗岩，具有相同的温度特性及刚性；

三轴导轨均采用高精度自洁式空气轴承，运动更平稳，导轨永不受磨损；

开放式金属光栅尺，更接近花岗岩基体的热膨胀系数，提高了设备的稳定性； Y轴采用整体燕尾式导轨，有效消除了运动扭摆，保证了测量精度及稳定性；控制系统采用英国RENISHAW UCC高速高精度自动控制系统，该系统内

嵌32位微处理器，真正实现实时控制；

三轴均采用大功率驱动器、电机及双级减速装置，确保传动迅速、准确。

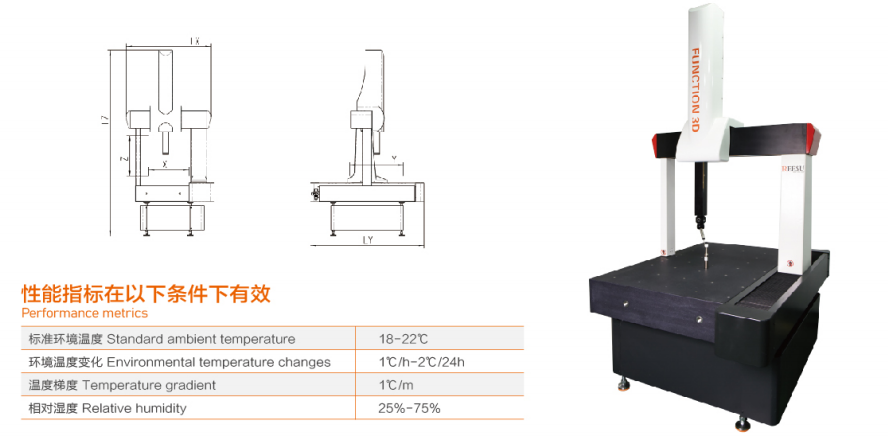

性能指标在以下条件下有效

Performance metrics

标准环境温度 Standard ambient temperature	18-22°C；
环境温度变化 Environmental temperature changes	1°C/h-2°C/24h；
温度梯度 Temperature gradient	1°C/m；
相对湿度 Relative humidity	25%-75%。

技术指标

Technical indicators

型号(FL)	行程范围(mm)			主机尺寸(mm)			精度指标(μm)		底座高度(mm)	承重（KG）	主机重量（KG）
型号(FL)	X	Y	Z	LX	LY	LZ	SP25/TP200	TP20	底座高度(mm)	承重（KG）	主机重量（KG）
564	500	600	400	1080	1510	2500	2.0+L/300	2.4+L/300	550	550	1250
686	600	800	600	1350	1680	2750	2.0+L/300	2.4+L/300	550	550	1650
8106	800	1000	600	1550	1880	2750	2.2+L/300	2.6+L/300	550	550	2250
8126	800	1200	600	1550	2080	2750	2.2+L/300	2.6+L/300	550	550	2450
8156	800	1500	600	1550	2380	2750	2.2+L/300	2.6+L/300	550	550	2750
8206	800	2000	600	1550	2880	2750	2.4+L/300	2.8+L/300	480	480	3250

Function 3D系列三坐标测量机

Function 3D series coordinate measuring machine

单边驱动活动桥式结构，显著提高运动性能，确保测量精度及稳定性；三轴导轨均采用高精密天然花岗岩，具有相同的温度特性及刚性；

三轴导轨均采用高精度自洁式空气轴承，运动更平稳，导轨永不受磨损；

开放式金属光栅尺，更接近花岗岩基体的热膨胀系数，提高了设备的稳定性； Y轴采用整体燕尾式导轨，有效消除了运动扭摆，保证了测量精度及稳定性；控制系统采用英国RENISHAW UCC高速高精度自动控制系统，该系统内

嵌32位微处理器，真正实现实时控制；

三轴均采用大功率驱动器、电机及双级减速装置，确保传动迅速、准确。

性能指标在以下条件下有效

Performance metrics

标准环境温度 Standard ambient temperature	18-22°C；
环境温度变化 Environmental temperature changes	1°C/h-2°C/24h；
温度梯度 Temperature gradient	1°C/m；
相对湿度 Relative humidity	25%-75%。

技术指标

Technical indicators

型号(FL)	行程范围(mm)			主机尺寸(mm)			精度指标(μm)		底座高度(mm)	承重（KG）	主机重量（KG）
型号(FL)	X	Y	Z	LX	LY	LZ	SP25/TP200	TP20	底座高度(mm)	承重（KG）	主机重量（KG）
564	500	600	400	1080	1510	2500	2.0+L/300	2.4+L/300	550	550	1250
686	600	800	600	1350	1680	2750	2.0+L/300	2.4+L/300	550	550	1650
8106	800	1000	600	1550	1880	2750	2.2+L/300	2.6+L/300	550	550	2250
8126	800	1200	600	1550	2080	2750	2.2+L/300	2.6+L/300	550	550	2450
8156	800	1500	600	1550	2380	2750	2.2+L/300	2.6+L/300	550	550	2750
8206	800	2000	600	1550	2880	2750	2.4+L/300	2.8+L/300	480	480	3250

技术指标

Technical indicators

型号(FL)	行程范围(mm)			主机尺寸(mm)			精度指标(μm)		底座高度(mm)	承重（KG）	主机重量（KG）
型号(FL)	X	Y	Z	LX	LY	LZ	SP25/TP200	TP20	底座高度(mm)	承重（KG）	主机重量（KG）
564	500	600	400	1080	1510	2500	2.0+L/300	2.4+L/300	550	550	1250
686	600	800	600	1350	1680	2750	2.0+L/300	2.4+L/300	550	550	1650
8106	800	1000	600	1550	1880	2750	2.2+L/300	2.6+L/300	550	550	2250
8126	800	1200	600	1550	2080	2750	2.2+L/300	2.6+L/300	550	550	2450
8156	800	1500	600	1550	2380	2750	2.2+L/300	2.6+L/300	550	550	2750
8206	800	2000	600	1550	2880	2750	2.4+L/300	2.8+L/300	480	480	3250
